引き戸クローザー そろり(型式:UC-0010) |
ご家庭の引き戸にカンタンに取り付けることのできるクローザーです！ |
|
|
引き戸をユックリ自動で閉まる自閉式引き戸に変えられます |
|
|
① クローザーの影響が小さく、軽いタッチで開けられます。
② 引き戸はゆっくり閉まる安全設計
お年寄りの方や、お子様にも楽に通れるゆっくり閉まるスピード
③ Vレール・吊り戸・戸車タイプに幅広く使用できます。
④ 電源不要、ドライバー1本で簡単に後付けできます。
⑤ 左右引きに関係なく取付け可能。
⑥ スピード調整がダイヤルにより簡単操作
⑦ 店舗や福祉施設・病院の引き戸を自閉式にできます。
⑧ バリアフリーや出入りの多い場所の引き戸を自閉式にできます。
⑨ 引き戸を全開状態で保持できるストップ機能が付いています。
⑩ 引き戸の取り外しが簡単にできます。
|
|
引き戸クローザー そろりの製品仕様 |

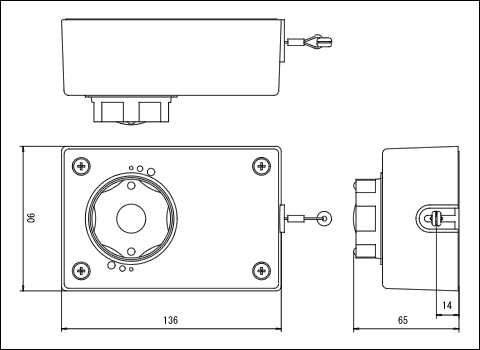

サイズ |
幅136 x 高さ90 x 奥行65mm |
製品重量 |
465g |
引き力 (閉める力) |
0.7kg以下の引き戸に適用 |
引き幅 |
1,000mm以下 |
対象引き戸 |
重量/25kg以下に適用
引き力/0.7kg以下に適用 |
耐久性 |
20万回クリア |
引き戸の方向 |
左右兼用 |
クローザー本体の色 |
パールシルバー |
備考 |
戸の引き力が一定でない場合は戸車・レール等の調整・修理が必要になります。
また、戸車が付いていない引戸は摩擦力で引く事ができない可能性が御座いますのでお問い合わせください。
① 引き戸の重さは20kgまで(但し、引き戸を開ける力が0.7kg以下であれば取り付け対象です)
② Vレール、吊戸、戸車仕様のものが対象です。但し長年ご使用になって回転部分の磨耗が激しい場合(引き戸が重いもの)は戸車を交換してからお取り付けください。又、レール部に損傷のない事を確認してください。
③ 引き戸の移動の幅が1,000mm以下が取り付け対象です。
④ クローザー取り付け部(引き戸枠上部)に90mm以上のスペースが必要です。
⑤ 引き戸の面からクローザー取り付け面までの寸法が53mm以上では取り付けできません。但し、ワイヤーをかける「フック」を曲げていただくことにより70mm程度までは取り付け可能です。又、玄関引き戸(アルミ製)の場合もフックの曲げ加工が必要です。
⑥ 引き戸がガラス入りの場合はフック取り付け板の取り付け部の幅が35mm以下では取り付けできません。
⑦ クローザーの取り付けは、引き戸のある側に取り付けします。又、収納タイプ(引き込み戸)の引き戸は取り付けできません。
⑧ 浴室等の湿気の多いところへの取り付けは、トラブルの原因となりますので、取り付け不可能とします。(玄関引き戸の場合、外側に取り付けになる場合には、風雨にさらされて故障の原因となります。)
⑨ 敷居(敷居すべりが付いていても)仕様のものは対象外です。
⑩ 玄関サッシにも取り付け可能です。但し、砂や埃、水等の影響を受けやすい場所につきましては定期的な清掃を必要とします。 |
※ クローザーは引き戸側の枠に取り付けになります。
※ 仕様は改良の為、予定無しに変更する場合がございます。 |
|
そろり取り付け方法 |
|
① 戸枠にビス2本を使い、本体のフタを取り付ける。 |
|
② フタの上から覆い被せる様にして、クローザー本体をビス4本で取り付ける。 |
|
③ 図のようにして、引き戸にフック取付け金具をビス2本で取付け、フックを取付ネジで固定する。 |
|
④ 本体のワイヤーを延ばし、金具の先端にフックを取り付けて完成。 |
|
使用上の注意 |
■ ガラス戸に取り付ける場合は、ガラスの範囲にご注意ください。
■ 長年利用されている引き戸の場合は、戸車の清掃・注油をし、必要に応じて戸車を交換してください。また、レールに関しても、障害となるキズや曲がりは修理・交換が必要です。
■ 戸枠・ケーシング(飾り枠)の形状や取付けスペースがない場合は、取り付けできないことがあります。
■ 雨や水が直接かかる場所での使用はできません。
■ 玄関引き戸にご使用の際は、定期的に砂やチリの掃除を行ってください。
■ 水分がこうりつくような環境下、気温が40℃を超える環境下では使用できません。
■ 戸袋タイプのように、引き戸を収納する場合は取り付けできません。 |
|
|
|
|
|
|
|
|
|
|
|
